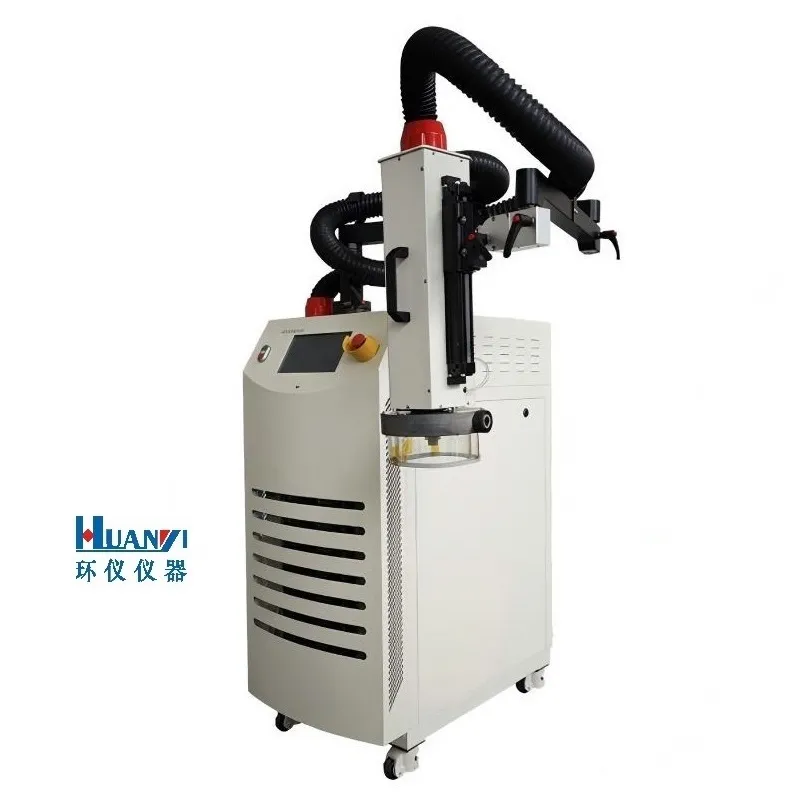

Optisches Modul Thermisches Strömungssystem
Das thermische Strömungssystem für optische Module dient der Leistungsprüfung optischer Module bei hohen und niedrigen Temperaturen. Da die Leistung vieler Komponenten eines optischen Moduls, darunter Laser, Detektoren und Treiber, stark von der Temperatur beeinflusst wird, wirkt sich die Umgebungstemperatur auch auf die Gesamtleistung des Moduls aus. Daher ist die Leistungsprüfung optischer Module bei hohen und niedrigen Temperaturen ein unerlässlicher Prozess zur Qualitätssicherung während der Fertigung.
Technische Parameter:
| Marke | Huanyi-Instrumente |
| Temperaturbereich | -80 °C bis +225 °C |
| Temperaturgenauigkeit | ±1,0 °C |
| Temperaturüberschwingen | ≤1°C |
| Genauigkeit der Temperatureinstellung | 0,1 °C |
| Stabilität | ≤0,5 °C |
| Temperatursensortyp | Thermoelement vom Typ T |
| Temperaturänderungsrate (Leerlauf) | -55°C bis +125°C, ca. 10 s; +125°C~-55°C, ca. 15s; |
| Luftdurchsatz | 5–16 SCFM einstellbar |
| Abmessungen des Hitzeschilds | Φ140mm*60mm |
| Temperaturregelungsmethode | Umschaltbare Steuerung von Lufttemperatur und Probentemperatur |
| Versorgungsgasdruck | 90Psi~110Psi (20°C ~28°C) |
| Zufuhrgasdurchflussrate | 700 l/min (25 scfm) |
Testmethode:
Am Beispiel der Hoch- und Tieftemperaturprüfung von optischen Modulen in Industriequalität ist es notwendig, die Leistungsfähigkeit optischer Module in Umgebungen von -40 °C und 85 °C zu testen. Um eine effiziente Produktion zu gewährleisten, werden optische Module im Allgemeinen mit einem thermische StrömungssystemeDie
Funktionsprinzip:
Das Thermostromsystem sprüht heiße (niedertemperierte) Druckluft direkt auf die Oberfläche des Prüflings und bewirkt so ein schnelles Ansteigen (Abfallen) der Umgebungstemperatur auf die eingestellte Temperatur. Typischerweise kann die Umgebungstemperatur innerhalb weniger Sekunden von Raumtemperatur (25 °C) auf 85 °C erhöht werden. Aufgrund seiner hohen Temperaturänderungseffizienz findet es breite Anwendung bei Hoch- und Tieftemperaturprüfungen optischer Module.
Produktmerkmale:
1. Durch die Konstruktion einer Montagebasis und einer Testplattform, die vertikal ausgerichtet werden kann, wird der für die Prüfung verwendete Luftstrom stetig nach unten gelenkt, wodurch ein guter Strömungsweg aufrechterhalten und eine stabile Lufttemperatur in der Nähe des zu prüfenden optischen Moduls gewährleistet wird, was zu einer guten Prüfgenauigkeit und guten Ergebnissen führt.
2. Die Einbeziehung einer Lüfterabdeckung, einer Verbindungsbasis und eines Gehäuses trägt dazu bei, einen stabilen Luftstrompfad während des Abwärtsstroms aufrechtzuerhalten und so eine gute Messgenauigkeit und gute Messergebnisse zu erzielen.
3. Lüftergehäuse und -blende dienen nicht nur der Abschirmung, sondern ermöglichen auch den Wärmeaustausch während des Luftstroms durch den Spalt zwischen Blende und Lüftergehäuse. Bei Tieftemperaturtests wird dadurch die Wärmeübertragung von außen in das Lüftergehäuse weiter reduziert; bei Hochtemperaturtests wird die Wärmeabgabe von innen nach außen weiter eingeschränkt. So wird eine stabile Luftstromtemperatur in der Nähe des optischen Prüflings aufrechterhalten und eine hohe Testgenauigkeit und gute Testergebnisse erzielt.
