Prüfverfahren zur Durchführung von Schlagversuchen mit konstantem Extremwert in einer Thermoschockkammer
Der Test mit konstantem extremem Temperaturschock eignet sich für Temperaturwechseltests an militärischer Ausrüstung. Temperaturwechseltests unterscheiden sich von allgemeinen Hoch- und Tieftemperaturanstiegstests. Im Folgenden sind die Schritte für den Test mit konstantem extremem Temperaturschock aufgeführt. Thermoschock-PrüfkammerDie
Die Schritte für den Test mit konstantem extremem Temperaturschock sind wie folgt:

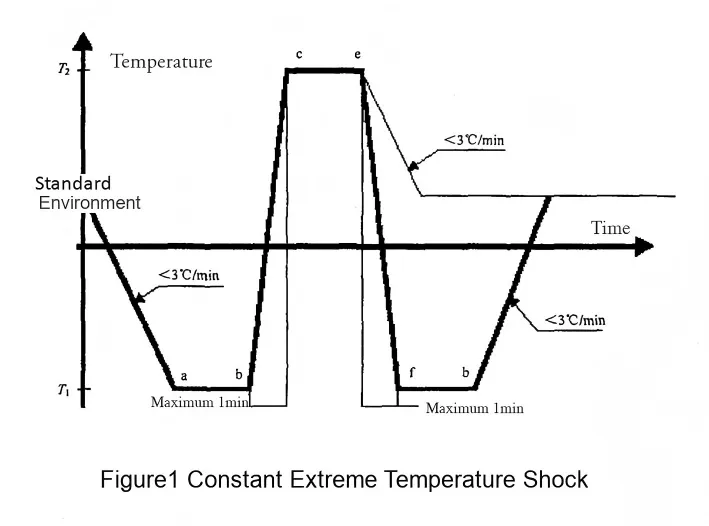

1. Legen Sie die Probe in die Thermoschockprüfkammer und stellen Sie die Kammerlufttemperatur mit einer Rate von maximal 3 °C/min auf den im technischen Dokument angegebenen unteren Extremwert ein (siehe Abbildung a unten). Halten Sie diese Temperatur für die im technischen Dokument angegebene Zeit (siehe Abbildungen ab unten).
2. Innerhalb von 1 Minute (siehe Diagramme bc unten) wird die Probe in eine atmosphärische Umgebung mit einer Temperatur von T2 überführt, um den im technischen Dokument angegebenen Temperaturschock zu erzeugen, und diese Temperatur wird wie im technischen Dokument angegeben gehalten (siehe Diagramme ce unten).
3. Sofern dies in den technischen Unterlagen erforderlich ist, bewerten Sie die Auswirkungen eines Temperaturschocks auf die Probe innerhalb praktikabler Grenzen.
4. Falls weitere Zyklen in umgekehrter Richtung erforderlich sind, überführen Sie die Probe innerhalb von 1 Minute in die Umgebung T2 (e–f in der Abbildung) und lassen Sie sie sich gemäß den technischen Unterlagen stabilisieren (f–b in der Abbildung). Beurteilen Sie gegebenenfalls die Auswirkungen eines Temperaturschocks und setzen Sie den Test anschließend gemäß „2“ und „3“ fort.
Falls ein weiterer unidirektionaler Temperaturschock erforderlich ist, bringen Sie die Probe mit einer Temperaturänderungsrate von höchstens 3℃/min zurück in die Umgebung T2 und wiederholen Sie die Schritte „1“-„3“; falls keine weiteren Temperaturschocks erforderlich sind, fahren Sie mit Schritt „5“ fort.
5. Die Probe wieder den Standardbedingungen der Atmosphäre aussetzen.
6. Untersuchen Sie die Probe; führen Sie gegebenenfalls eine Produktionsprüfung durch. Notieren Sie die Ergebnisse und vergleichen Sie sie mit den Daten vor dem Test.
Für viele Produkte, insbesondere für militärische Ausrüstung, sind Temperaturwechseltests erforderlich, da sie zur Sicherstellung der Gerätequalität zwingend notwendig sind.
