Application des chambres d'essai à température et humidité constantes aux essais de durabilité des pièces automobiles lors de cycles de température et d'humidité

Dans le système de vérification de la fiabilité des composants automobiles, les tests d'adaptabilité environnementale constituent une étape cruciale pour évaluer leur qualité et leur durée de vie. Température constante et Chambre d'essai d'humiditéEn simulant des variations extrêmes de température et d'humidité, cette solution offre un environnement de test stable et fiable pour vérifier les performances des composants dans des conditions climatiques complexes. Elle décrit une méthode de test de durabilité par cycles de température et d'humidité, utilisant une chambre d'essai à température et humidité constantes, applicable à l'évaluation de la qualité de divers composants automobiles.

I. Objectifs et portée du test
L'objectif principal de cette solution est d'examiner la stabilité fonctionnelle, la compatibilité des matériaux et l'intégrité structurelle des composants électroniques et électriques automobiles ainsi que des éléments de garniture intérieure, soumis à des variations répétées de température et d'humidité. Parmi les éléments couramment utilisés figurent les modules de commande de carrosserie, divers capteurs, les tableaux de bord, les panneaux de porte et les connecteurs métalliques. Ce test permet d'identifier efficacement les problèmes potentiels tels que les différences de coefficients de dilatation thermique des matériaux, l'oxydation des connecteurs ou la déformation des pièces en plastique.

II. Équipement et conditions d'essai

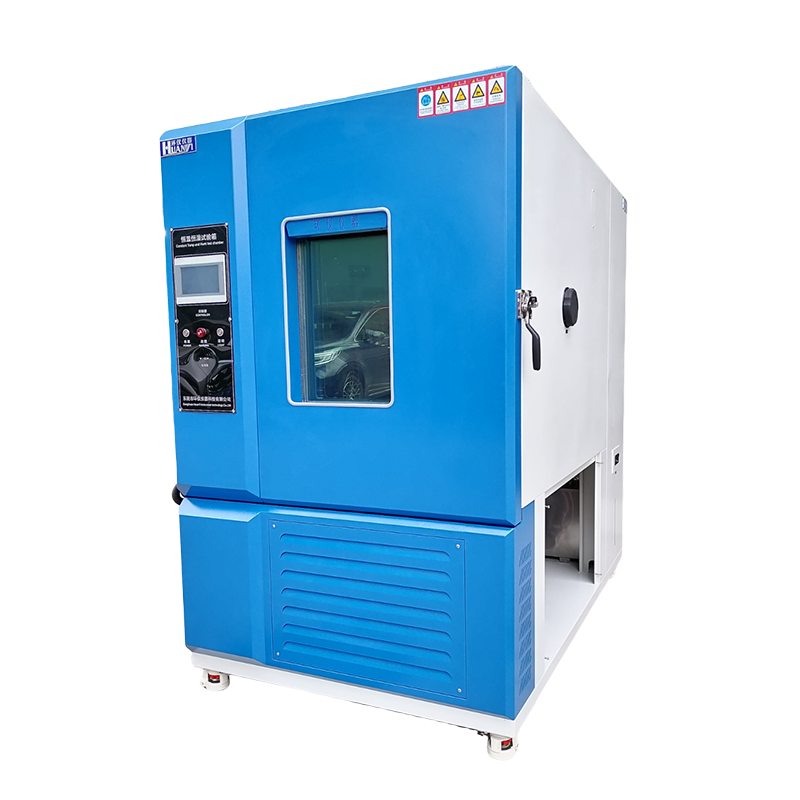

L'équipement principal pour le test est un automate programmable haute performance chambre d'essai à température et humidité constantesAfin de garantir la précision et la comparabilité des essais, la chambre d'essai doit offrir une large plage de contrôle de la température, de -40 °C à 85 °C, et une plage d'humidité relative de 10 % à 95 %. Avant tout essai, la chambre d'essai doit être étalonnée afin de garantir que son uniformité et ses fluctuations soient conformes aux normes en vigueur.

III. Conception de la procédure de test

Inspection initiale : Dans un environnement de laboratoire standard, effectuer une inspection visuelle détaillée, une mesure dimensionnelle et un enregistrement des performances fonctionnelles de l’échantillon à tester afin d’établir une base de données initiale.

Installation de l'échantillon : Disposez l'échantillon de manière appropriée dans la chambre de travail de l'enceinte climatique (température et humidité constantes), en veillant à une circulation d'air optimale afin de simuler son installation dans un véhicule. Si des essais électriques sont nécessaires, les connexions électriques doivent être réalisées au préalable.

Exécution du test cyclique : Lancez le programme prédéfini de cycles de température et d’humidité. Un cycle type peut être conçu comme suit :

Phase 1 (Stabilité) : Maintenir à 25 °C et 50 % d'humidité relative pendant 30 minutes.

Phase 2 (Élévation de température) : En 120 minutes, la température augmente uniformément jusqu'à 85 °C et l'humidité augmente simultanément jusqu'à 85 % d'humidité relative.

Phase 3 (État stable à température et humidité élevées) : Maintenir à 85 °C et 85 % d'humidité relative pendant 240 minutes pour évaluer le vieillissement du matériau et les performances d'isolation.

Phase 4 (Phase de refroidissement) : La température est uniformément réduite à -40℃ sur 180 minutes, l'humidité diminuant naturellement au cours de ce processus.

Phase 5 (État stable à basse température) : Maintenir à -40℃ pendant 120 minutes pour examiner la fragilité du matériau.

Phase 6 (Récupération) : La température est rétablie à 25℃ en 120 minutes pour préparer le cycle suivant.

Il est recommandé de fixer le nombre total de cycles entre 20 et 30, ce nombre pouvant être ajusté en fonction des exigences de durée de vie des composants.

Tests intermédiaires et finaux : Après le test, les échantillons doivent récupérer dans des conditions standardisées pendant 1 à 2 heures. Ensuite, un test final est réalisé, dont le contenu est parfaitement conforme à celui du test initial, puis les données sont comparées et analysées.

IV. Évaluation et signification des résultats

Un échantillon conforme doit présenter les caractéristiques suivantes : toutes les fonctions sont normales, sans dérive des paramètres de performance ; et aucun défaut tel que fissures, cloques, déformations ou corrosion. Ce test, réalisé à température et pression constantes, Chambre d'humidité, peut fournir un support de données solide pour l'amélioration de la conception des composants et la certification de la qualité de la production en série.
