Comment une chambre d'essai de choc thermique haute-basse température génère-t-elle un choc thermique ?
Les chambres d'essais de choc thermique sont généralement classées en configurations à deux zones et à trois zones. Bien que les deux types servent de Tests de choc thermique Les mécanismes de mise en œuvre du choc thermique varient considérablement d'un appareil à l'autre. Si vous envisagez l'achat d'une chambre d'essai de choc thermique, poursuivez votre lecture : les informations suivantes vous aideront à faire le bon choix.

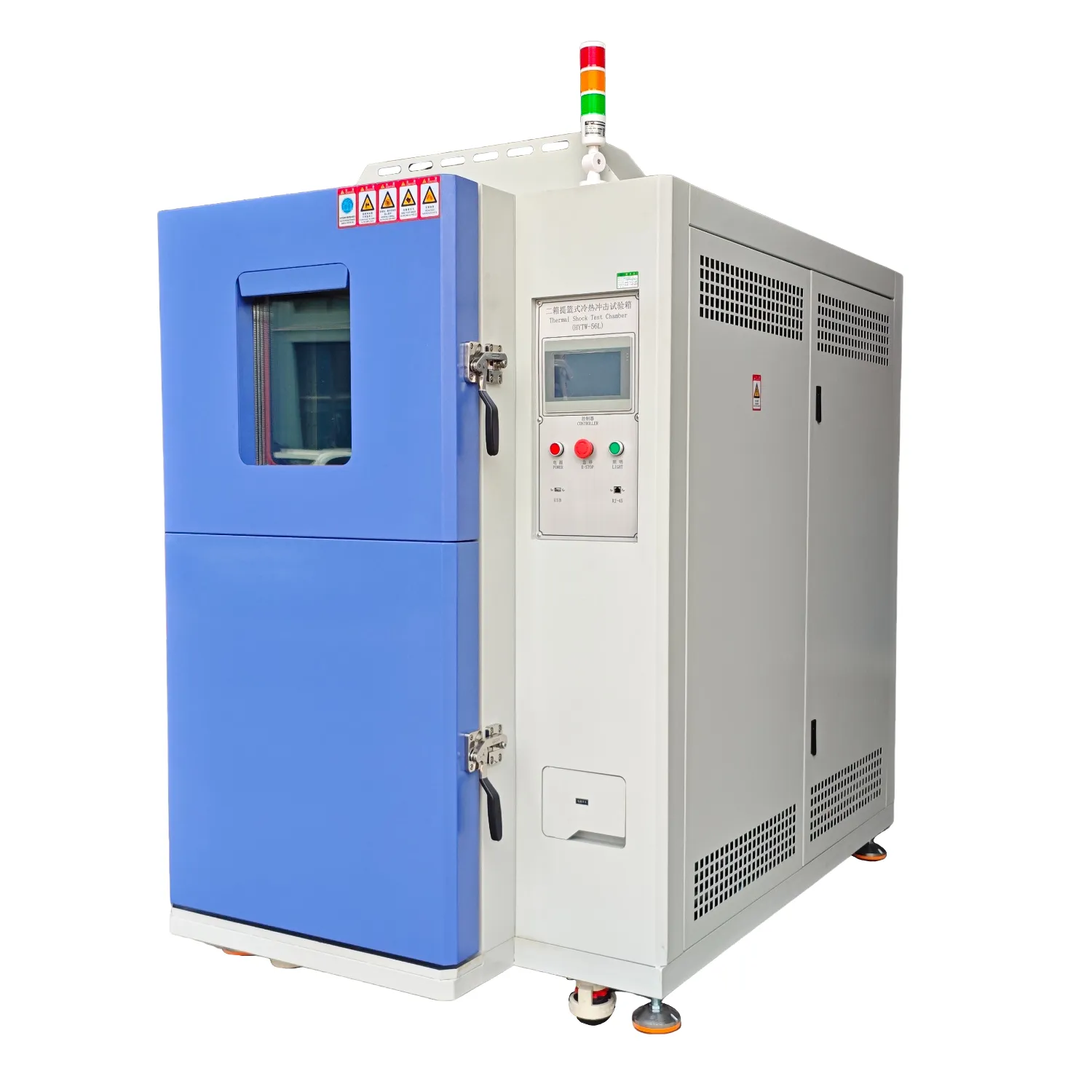

JE. Chambre d'essai de choc thermique à deux zones:
Cette enceinte d'essai comprend un panier à échantillons, une chambre de préchauffage, une chambre de pré-refroidissement, un système de réfrigération, un système de chauffage, un système de ventilation et un système de commande électrique. La chambre de pré-refroidissement se situe dans la partie inférieure arrière de l'appareil, tandis que la chambre de préchauffage se trouve dans la partie supérieure avant. Le groupe frigorifique est positionné dans la partie inférieure arrière et l'armoire de commande électrique est située sur le côté droit de l'enceinte.
Lors du changement de température, un mécanisme motorisé actionne le panier d'échantillon, facilitant ainsi la transition entre les hautes et les basses températures en déplaçant physiquement l'échantillon d'essai d'une zone de température à l'autre.

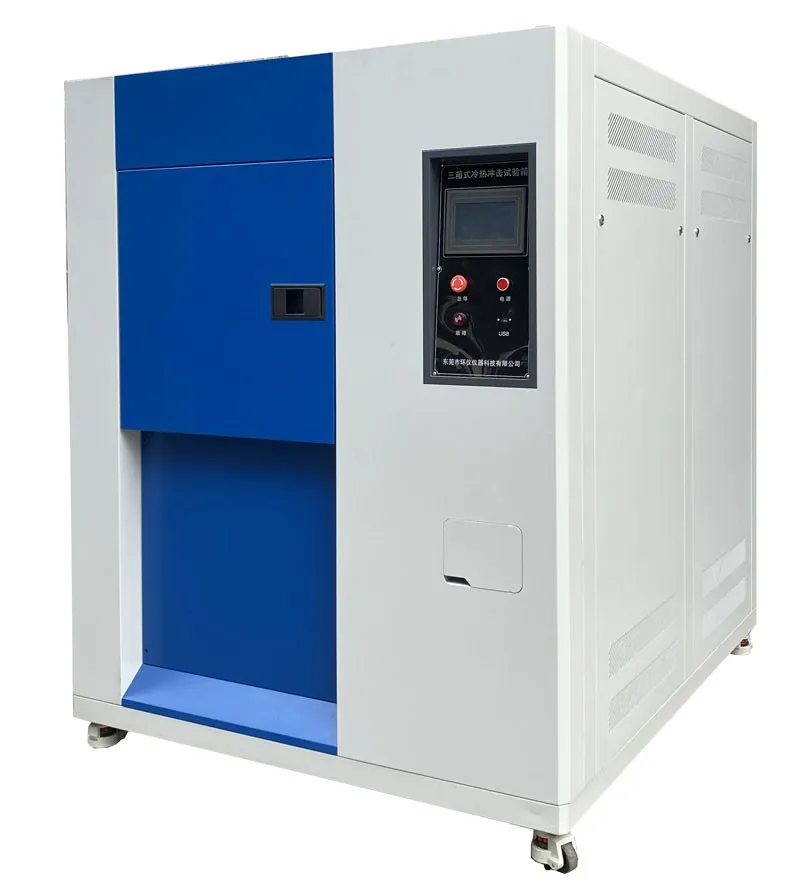

II. Chambre d'essai de choc thermique à trois compartiments haute/basse température:
La chambre d'essai comprend une chambre de préchauffage, une chambre de prérefroidissement, un espace de travail pour les essais, un système de réfrigération, un système de chauffage, un système de conduits d'air et un système de commande électrique. L'espace de travail pour les essais est situé dans la partie centrale de la chambre ; le haut-Chambre de température L'enceinte froide se trouve dans la partie supérieure, tandis que la chambre à basse température est située dans la partie inférieure. Le système de réfrigération est positionné dans la partie inférieure arrière de l'enceinte, et l'armoire de commande électrique se trouve dans la partie supérieure droite du panneau latéral de l'enceinte.
Lors des changements de température, les vannes correspondant à la chambre de préchauffage ou de prérefroidissement s'ouvrent, permettant à l'air chaud ou froid de pénétrer dans l'espace de travail de test, atteignant ainsi l'objectif du test de choc thermique.
Bien que les chambres d'essai de choc thermique à deux et trois zones diffèrent légèrement dans leur conception structurelle et leurs principes de fonctionnement, elles partagent le même objectif : effectuer des essais de choc thermique sur des produits, évaluant ainsi les changements que subissent les produits ou les matériaux lorsqu'ils sont exposés à de telles conditions environnementales.
Les essais de choc thermique sont fréquemment appliqués dans le cadre de diverses normes, notamment GB/T2423.1-1989 (Méthodes d'essai à basse température), GB/T2423.2-1989 (Méthodes d'essai à haute température), GB/T2423.22-1989 (Essais de changement de température), GJB150.5-86 (Essais de choc thermique), GJB360.7-87 (Essais de choc thermique) et GJB367.2-87 405 (Essais de choc thermique).
