冷水熱衝撃浸漬試験槽の技術的解決策
冬季に冠水した道路を走行する際、高温になっている自動車のシステムや部品に冷水（氷水）がかかると、熱衝撃が発生する可能性があります。そのため、自動車部品は、極限環境下での耐久性を評価するために、冷水熱衝撃浸漬試験機を用いた氷水衝撃耐性試験を受ける必要があります。以下では、冷水熱衝撃浸漬試験機に関する関連技術ソリューションについて説明します。

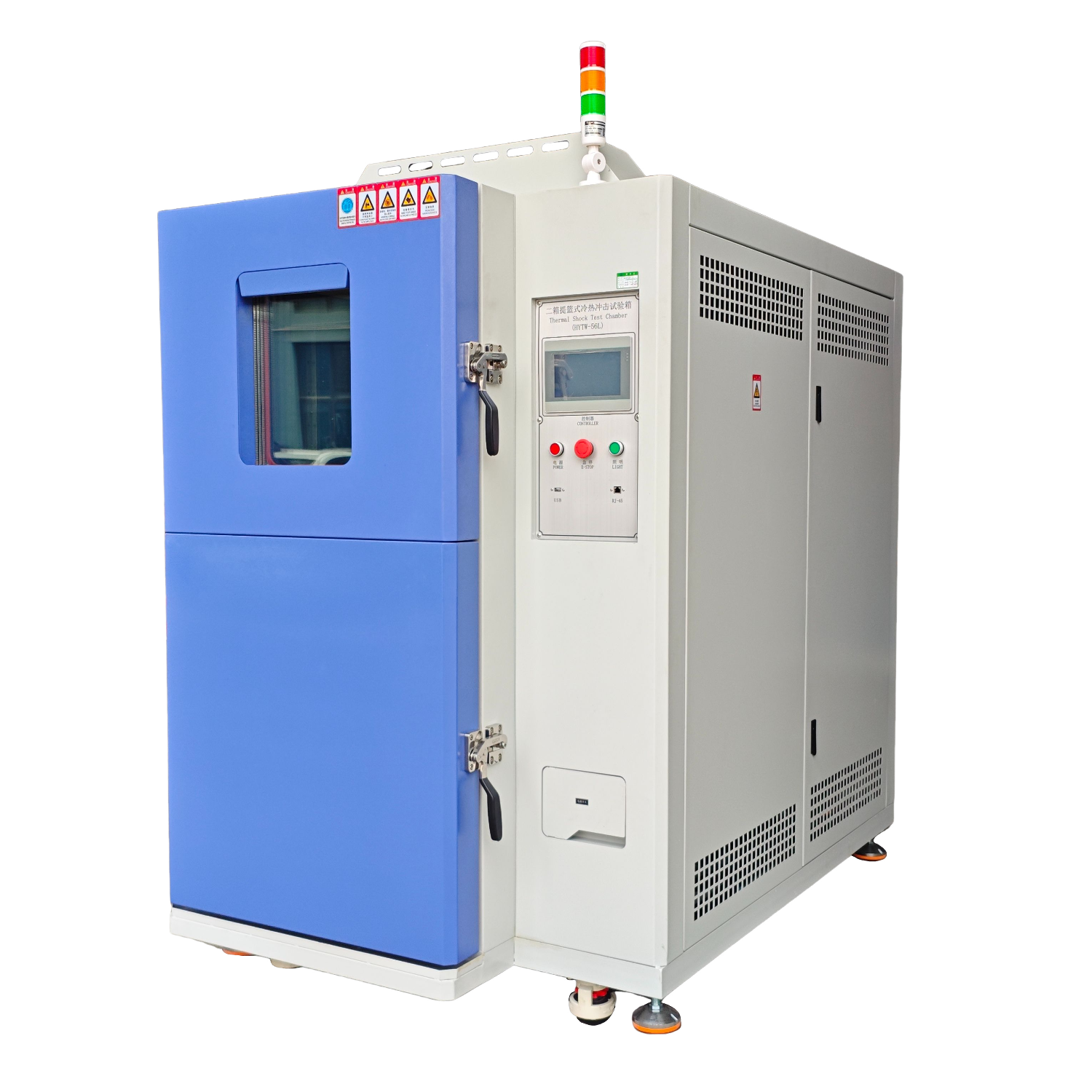

製品名：Huanyi Instruments 冷水熱衝撃浸漬試験機
システム構成要素：試験室、氷水衝撃試験システム、氷水浸漬試験システム、制御システム、冷凍システム、暖房システム、空気ダクトシステムなど。

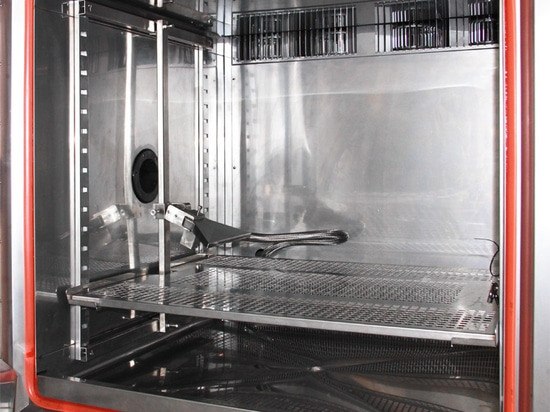

1. 氷水衝撃試験システム
製品への水しぶき試験を実施するのに適しています。
サイクル数：100。
Tmax保持時間：1時間、または温度が安定するまで。
スロットノズル：2個。
水流量：（3～4）L/3秒、PID制御により自動的に一定流量に保たれます。
ノズルとハウジング間の距離：（325±25）mm。
噴霧時間：3秒。
移行時間：20秒未満。
水温：0℃～4℃。
氷水冷却時間：室温→（0℃～4℃）2時間未満。
スプレーガン材質：316Lステンレス鋼。

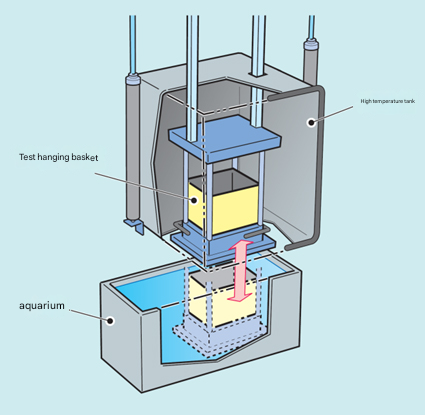

2. 氷水浸漬試験システム
製品の浸漬試験に適しています。
サイクル数：10。
Tmax保持時間：1時間、または温度が安定するまで。
変換時間：20秒未満。
水温：0℃～4℃。
浸漬時間：5分。
浸漬深度：10mm以上。
氷水冷却時間：室温→（0℃～4℃）2時間未満。
3. 氷水噴射ノズル設計：

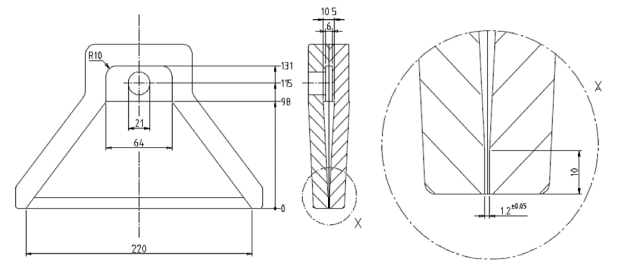

ISO 16750-1-2に準拠したDIYノズル（図参照）、材質：SUS316ステンレス鋼板。
ノズルは高温ゾーンに位置しています。被試験物（DUT）の高温処理中、可動式の隔離ゲートがノズルを高温ゾーンから分離し、ノズル自体が高温にさらされるのを効果的に防ぎ、配管全体の過熱を回避し、出口水温を0～4℃に保ちます。
主な技術要件：
| ブランド | 華一楽器 | ||
| 上部チャンバーの主な技術パラメータ（高および 低温チャンバー） | |||
| 有効容積 | ご要望に応じてカスタマイズ | 内箱のサイズ | 実際の目的が優先される |
| 内箱の材質 | SUS304ステンレス鋼板 | 外箱の素材 | 冷間圧延鋼板塗装 |
| 温度範囲 | -50℃～+100℃ | 温度変動 | ≤ ±0.5℃ |
| 温度偏差 | ≤ ±2.0℃ | 温度均一性 | ≤2.0℃ |
| 加熱速度 | ≥5.0℃/分（+25℃～+65℃、平均、無負荷時） | 冷却速度 | ≥2.0℃/分（+85℃～-40℃、平均、負荷時） |
| 制御方法 | タッチスクリーン＋PLC制御 | 冷却方法 | 水冷 |
| 下部チャンバー（低温水槽）の主な性能パラメータ | |||
| 温度調節 | 液体の熱伝達 | 内部寸法 | 実際の目的が優先される |
| 中くらい | 水道水、5%塩化ナトリウム水溶液／純水 | 温度範囲 | 室温～0℃ |
| 温度変動 | ≤ ±0.5℃ | 温度偏差 | ≤ ±2.0℃ |
| 温度均一性 | ≤2.0℃ | 冷却速度 | +60℃から+0℃まで、255分以内（試験試料なし、発熱なし） |
| バスケットいっぱい | 500kg | バスケットの切り替え時間 | 30代未満 |
| バスケットの移動方向 | 垂直方向の動き | バスケット駆動方式 | 電気 |
製品の特徴：
1. PLC制御を採用しており、高い信頼性と優れた耐干渉性を備えています。さらに、PLCシステムのモジュール設計により、メンテナンス作業の負担が最小限に抑えられ、修理も容易です。
2. 暖房システムを統合します（ チャンバー温度試験条件が自動車部品の実際の動作環境（高温）と衝撃環境（氷水）を正確にシミュレートするように、冷却システム（水槽の温度を制御する）と冷却システムを備えています。
3. サンプルの温度変化曲線をリアルタイムで表示できるため、試験者はサンプルの温度変化を直感的かつ動的に観察できます。
冷水熱衝撃浸漬試験槽の選定に関するご質問は、Huanyi Instrumentsの担当技術スタッフまでお問い合わせください。
